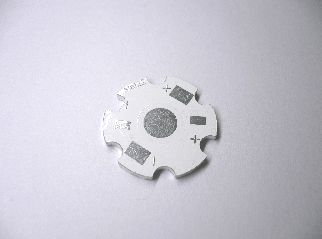

1.專用鋁基板

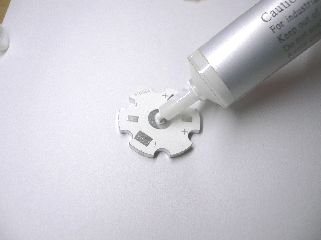

2.上少許散熱膏



.

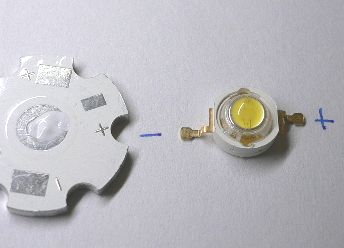

3.引腳有打洞是正極

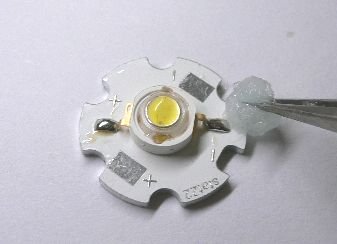

4.把LED向下壓住鋁基板
確定100%平貼在鋁基板上













5.把烙鐵溫度調高
一般手工焊接約2秒內完成
注意:如不能在2秒內完成請先等鋁基板降溫後在焊接
焊接溫度不能超過260度5秒鐘

另外一隻引腳焊接時請同時壓住LED確保LED 100%平貼在鋁基板上





6.用PCB清潔劑清除焊油

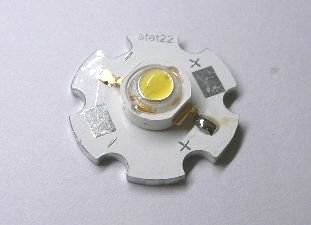

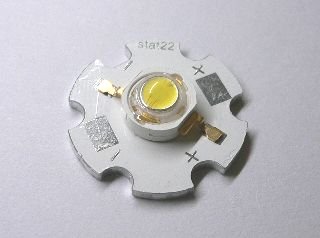

7.完成













Basic spec is < 5sec when 260℃. If temperature is higher, time should be shorter(+10℃?? -1sec ).Power dissipation of iron should be smaller than 15W,and temperatures should be controllable .Surface temperature of the device should be under 230℃.
