LED實驗室(應用)
點矩陣LED接法
（LED規格 1.9V/20mA）
1.輸入電壓14.4V.電阻使用240Ω.各串聯電阻計算法請參考LED實驗室(基礎入門)
2. 5串5並LED總電流=20*5=100ma
機車煞車後尾燈改成LED的方法
由於機車電壓是12-14.4V浮動的.因此使用CRD定電流二極體是最適合的.
一般使用電阻做限流剛開始很亮.但一段時間過後就會因為機車發電機
瞬間的突波.導致亮度下降甚至燒燬.讓人很困擾.另外後尾燈的LED數目
都在30顆以上.長時間按煞車下來電阻總是因過熱燻的黑黑的.安全堪虞.
這次主角就是CRD定電流二極體
後尾燈使用40顆5mm紅光LED.加上6個5mm白光LED照車牌用

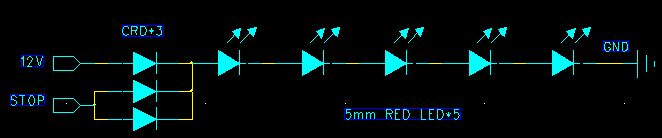

電路圖
一組是5顆LED.40棵就是8組*5=40顆
12V接後煞車小燈
STOP接後煞車
煞車後那條線
線路簡單又安定

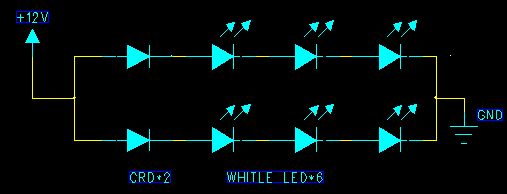

白光牌照燈電路圖
12V接後煞車小燈.LED使用5mm白光LED
