LED實驗室(基礎入門)
1.LED電組計算
【歐姆定律】 V＝IR
LED電流限制電阻計算法
電阻?（Ω）＝（電源電?－LED電壓）÷電流
R（抵抗）:單位Ω
V（電?）:單位V
I（電流）：單位A
STAGE1
Q:如何把LED應用在汽機車上呢?
A:
1.汽車電源發動電壓約為DC14.4V。

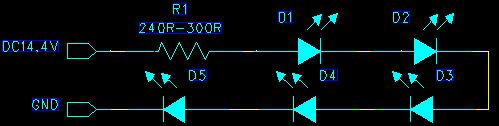

2.使用紅色LED串聯5個（ 1.9V/20mA ）。
注意一般人會使用12V去代入公式，這是錯誤的算法
因汽機車發電機在正常使用下會輸出14V左右的電壓。
計算時要以保守值計算，否則LED壽命會因為高轉速
時發電機供電過高，輕者導致亮度下降，重者會燒毀。

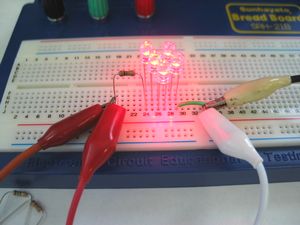

3. 紅色LED串聯5個電壓合計 LED電壓＝1.9×5＝9.5V 。
因此理論值為
（14.4-9.5）÷0.02(電流20ma)＝245Ω 。
245電阻值無法買到.因此選用最接近的阻值240-Ω300Ω
(電阻值使用保守一點比較安全)
4. 電阻器的瓦特數為何
電阻器的瓦特數也是需要去注意
P = I × V
14.4V - 9.5V=4.9V
0.020max4.9v=0.098
(瓦特)
所以您的每一組的LED限流電阻的瓦特數為0.098W，不過因為電阻器它是有規格
的，所以購買接近的電阻器即可 =>可選 1/8W ± 5% 或是1/4W 的電阻。
1.=> 0.125 = 1/8W
2.=> 0.25 = 1/4W
3.=> 0.5 = 1/2W
4.=> 1 = 1W
另外LED設計上輸入的電壓跟LED的順向導通壓降不要差太多例如輸入14.4V
只接一顆1.9V/20mA的紅光LED，14.4V-1.9V
=12.5V這12.5V 的壓差.功率全部消耗
在限流電阻，這樣壓差太大，限流電阻會過熱，易導致LED燒毀。
STAGE2
Q:如何使用HI-POWER LED 應用在電腦上呢?
A:
1.電腦電壓為DC5V(使用DC12V壓差太大電阻會產生高熱)
2.使用1W白光LED(3.5V/350ma) 因此(5V-3.5V)÷0.35(電流350ma)=4.28R
理論電阻值為4.28R，因4.28R電阻值無法買到.因此選用最接近的
4.7R來做為限流電阻
(電阻值使用保守一點比較安全)
4. 電阻器的瓦特數為何
電阻器的瓦特數也是需要去注意
P = I × V
5.0V - 3.5V=1.5V
0.350maX1.5v=0.525W (瓦特)
使用4.7R/0.5W電阻
在此推薦一個計算電阻值的網站
懶人計算法
