KOODYZ 4120B DC 6V-25V
LED DIRVER









Current Regulator Module

4120B-350 規格
輸出電流		350ma
最小輸入電壓		5.57V DC
最大輸入電壓		25V DC
效率		85%
操作溫度		0/+85.C
設計為	1-5 瓦特 LEDs





KOODYZ 4120B 定電流LED驅動模組是專門設計給任何廠牌1 瓦特LED(或等效電路使用),電壓來源(6-25V),此模組可以因輸入電壓改變而提高定電流LED數量,一個KOODYZ 4120B 定電流LED驅動模組最高可串聯推5顆1W LED或350MA以下等效電路(LED陣列模組)

超高輸入電壓範圍,適合各種輸入電壓。
KOODYZ 4060B 的高效率和超微型體積最適合做為隱藏 , 例如櫃子 , 檯燈 , 室內裝簧 , 天花板間接照明。

一個 KOODYZ 4120B 驅動模組可提供1W1顆到1W5顆LED,在對應的電壓內電流不會因為串聯改變輸出電流, 特殊規格MAX 1000ma內.,歡迎廠商OEM

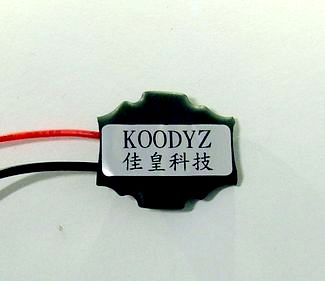

尺寸:23*5mm



Applications

☆ 軌道照明設備
☆ 汽車& 魚船照明設備
☆ 便攜式的照明設備& 手電
☆ 書桌& 臺燈
☆ 太陽& 風景照明設備
☆ 建築照明設備
☆ 信號& 標誌照明設備
☆ 內閣& 陳列櫥照明設備

4120B-350 LED數目及對應的電壓
並連1WLED降壓模組 輸入電壓範圍5.57-8.0V
串聯2顆1W-LED降壓模組 輸入電壓範圍8.78-11.12V
串聯3顆1W-LED降壓模組 輸入電壓範圍11.99-14.33V
串聯4顆1W-LED降壓模組 輸入電壓範圍15.2-17.5V

價格 1PCS/NT99

*超過最大輸入電壓ic內建保護裝置會把電流降低至安全程度

*定電流模組可因驅動的LED數目改變,輸入電壓也需提高至適合的工作電壓

其他特殊電流規格可接受訂製350ma以下NT:120以上NT:160 (1PCS)

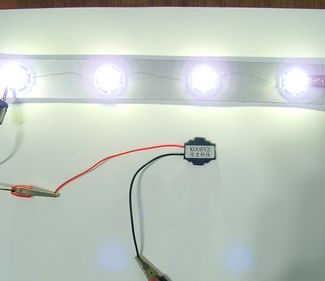

4串350ma點亮,15.2-17.5V輸入

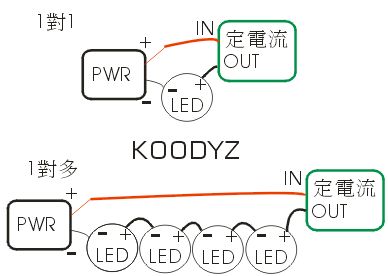

安裝示意圖
